Rôle et fonctionnement du rupteur d’allumage en mécanique

Mise à jour le 23 août 2026

Le rupteur coupe périodiquement le courant du primaire de la bobine d’induction pour déclencher une forte tension électrique au secondaire. L’écartement des rupteurs à pleine ouverture est généralement réglé à 0,4 mm sur la plupart des moteurs classiques.

En résumé :

• Le rupteur assure la coupure périodique du courant primaire pour générer la haute tension.
• L’écartement des rupteurs à pleine ouverture est généralement réglé à 0,4 mm.
• Le condensateur protège les grains de contact en absorbant l’arc électrique lors des ouvertures.

Comment fonctionne le rupteur d’allumage dans un moteur ?

Le rôle de ce mécanisme consiste à piloter l’établissement et la coupure du courant traversant le circuit primaire de la bobine. Cette action mécanique répétée transforme l’énergie accumulée en une impulsion haute tension transmise aux bougies par l’intermédiaire du distributeur.

Quel est le rôle précis des vis platinées ?

Les vis platinées agissent comme un interrupteur ultra-rapide piloté par une came en rotation. La came tournant dans l’allumeur actionne le linguet porte-contact du rupteur pour ouvrir le circuit primaire autant de fois qu’il y a d’explosions par cycle, cadençant ainsi chaque étincelle.

Comment agit le condensateur pour limiter l’arc électrique ?

Le condensateur a pour rôle d’absorber le courant à l’origine de l’arc électrique lors de l’ouverture du rupteur, protégeant ainsi les contacts et favorisant une coupure franche. Sans ce composant, l’étincelle qui jaillit entre les grains de contact provoquerait une usure prématurée et anéantirait la netteté de la rupture de courant.

Quels sont les symptômes d’un rupteur usé ou défectueux ?

Les défaillances de l’allumage mécanique se traduisent rapidement par des perturbations perceptibles au poste de conduite. Identifier ces signes permet d’intervenir avant la panne immobilisante.

Pourquoi le moteur broute-t-il et fait des ratés ?

L’usure des contacts du rupteur ou un mauvais écartement provoquent des ratés d’allumage, des broutages à l’accélération et des difficultés de ralenti. La discontinuité du signal électrique empêche la bobine de délivrer une énergie constante à chaque cylindre.

Comment identifier une panne de condensateur ?

Un condensateur fuyant ou en court-circuit peut provoquer des arrêts imprévisibles du moteur et des ratés intermittents difficiles à diagnostiquer. Si les vis présentent un aspect anormalement brûlé ou piqué en très peu de kilomètres, le composant de stockage est généralement en cause.

Comment bien régler son rupteur ?

L’ajustement minutieux de l’écartement des contacts conditionne la durée de fermeture du circuit et l’intensité de l’étincelle. Un travail soigné avec les bons outils évite les dérives de combustion.

Quelle valeur d’écartement faut-il respecter ?

L’écartement des rupteurs à pleine ouverture est généralement réglé à 0,4 mm. Cette cote constructeur assure un compromis idéal entre le temps de charge de la bobine et la levée mécanique des grains de contact.

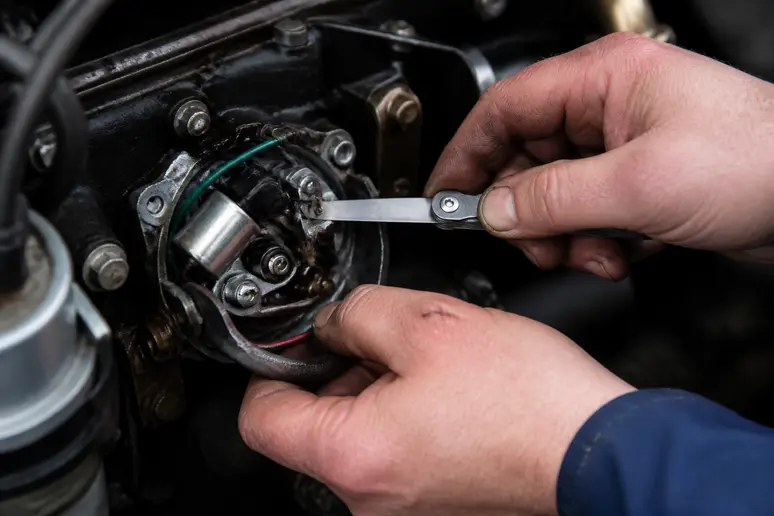

Comment utiliser une cale d’épaisseur pour le réglage ?

La manipulation demande de faire tourner le moteur jusqu’à l’ouverture maximale de la came, puis de desserrer légèrement la vis de fixation de la platine. Insérez la cale plate pour ajuster l’espace, serrez le tout et contrôlez de nouveau le passage de la jauge.

Quelle est la différence entre rupteur d’allumage et limiteur de régime ?

Sur un moteur essence, le rupteur-limiteur de régime entre en action en fin de régime juste avant la zone rouge pour couper l’allumage ou l’injection et éviter le surrégime. Contrairement aux vis platinées mécaniques qui rythment chaque cycle d’explosion, le limiteur moderne protège la mécanique des régimes excessifs.

Sur les anciens allumeurs mécaniques, la limitation à haut régime était subie par défaut en raison de l’inertie et des vibrations perturbant la fermeture des vis platinées. Ce phénomène d’affolement de soupapes ou de rebond des contacts limitait naturellement la prise de tours des vieux moteurs.

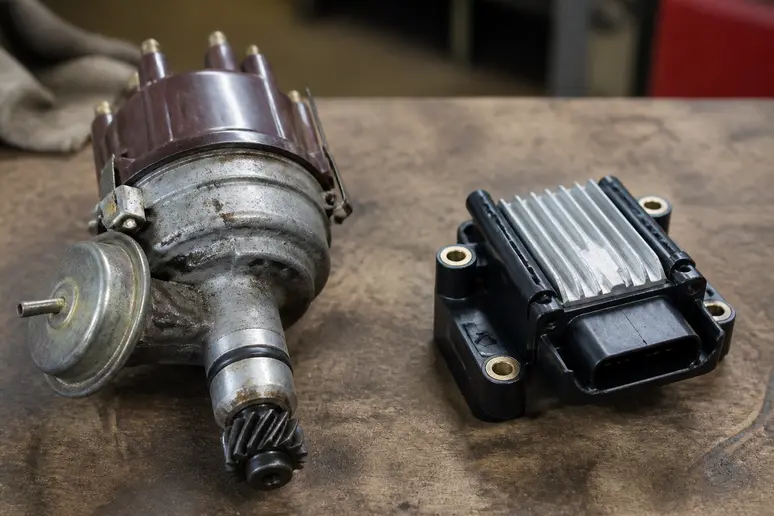

Allumage classique à vis ou allumage électronique : caractéristiques et entretien

L’allumage à rupteur convient aux passionnés recherchant l’authenticité mécanique et la simplicité de réparation sur les véhicules anciens. Le système électronique s’impose en revanche dès que la régularité d’usage et l’absence de maintenance priment sur la collection.

Surveiller régulièrement l’écartement des contacts et l’intégrité du condensateur garantit la longévité de votre installation.

Les informations de cet article sont fournies à titre indicatif. En cas de doute sur la sécurité d’un aliment ou d’une installation, consultez les recommandations des autorités compétentes ou un professionnel qualifié.

FAQ

Comment fonctionne un rupteur sur un vieux moteur ?

Le rupteur coupe périodiquement le courant du primaire de la bobine pour créer la haute tension nécessaire aux bougies, actionné par une came mécanique à chaque cycle.

Comment bien régler son rupteur ?

L’écartement des rupteurs à pleine ouverture est généralement réglé à 0,4 mm à l’aide d’une cale d’épaisseur après avoir positionné la came sur son point le plus haut.

Pourquoi mon moteur broute-t-il et a des ratés ?

L’usure des contacts du rupteur ou un mauvais écartement provoquent des ratés d’allumage, des broutages à l’accélération et des difficultés de ralenti.

Qu’est-ce que le limiteur de régime ?

Sur un moteur essence, le rupteur-limiteur de régime entre en action en fin de régime juste avant la zone rouge pour couper l’allumage ou l’injection et éviter le surrégime.

Comment identifier une panne de condensateur ?

Un condensateur fuyant ou en court-circuit peut provoquer des arrêts imprévisibles du moteur et des ratés intermittents difficiles à diagnostiquer.
