Comment décrypter le schéma sous capot de votre Megane 3 ?

Notez cet article

Décrypter le schéma sous capot de votre Mégane 3 permet de comprendre le fonctionnement de ses systèmes électriques et mécaniques, facilitant ainsi le diagnostic et l’entretien. Ce guide vous aidera à localiser les composants clés et à interpréter les informations techniques pour maintenir votre véhicule en bon état et identifier les pannes courantes.

Où localiser les composants clés sous le capot de votre Mégane 3 ?

Pour tout propriétaire de Mégane 3, connaître l’emplacement des éléments essentiels sous le capot moteur est une première étape pour l’entretien et le diagnostic. Cela permet d’identifier rapidement les zones à vérifier en cas de problème ou lors des contrôles réguliers, sans avoir à chercher dans la revue technique à chaque intervention.

Emplacement des boîtiers de fusibles et de relais

Sous le capot de votre Mégane 3, le boîtier de fusibles principal, qui gère des fonctions comme l’injection, l’ABS et le ventilateur, se trouve généralement côté gauche du compartiment moteur. À proximité, un boîtier de relais alimente des éléments comme le calculateur et le démarreur. Ces boîtiers centralisent la distribution électrique.

La Mégane 3 dispose de plusieurs boîtiers de fusibles. Outre celui du compartiment moteur, un second est situé dans l’habitacle, souvent dissimulé derrière une trappe côté conducteur. Ce dernier protège les accessoires intérieurs comme les lève-vitres, l’éclairage et les prises de courant.

Pour accéder à certains fusibles spécifiques, notamment ceux liés à l’éclairage, il faut parfois retirer un petit cache situé à droite de la batterie, puis une plaque noire clipsée. Cette étape simple est parfois méconnue, mais permet d’accéder à des circuits.

Localisation des fluides à vérifier

Les réservoirs de liquide de refroidissement et de lave-glace sont facilement repérables côté droit du compartiment moteur. Le bocal de liquide de frein, quant à lui, est généralement situé près du pare-brise, côté conducteur. Ces emplacements sont conçus pour une vérification visuelle rapide et régulière.

Vérifiez les niveaux de ces fluides entre les marques MIN et MAX. Pour des raisons de sécurité et de précision des mesures, ces vérifications doivent être effectuées à froid. Un niveau inadéquat peut indiquer une fuite ou un problème plus sérieux nécessitant une intervention.

Repérage des capteurs et contacteurs spécifiques

Les schémas techniques de la Mégane 3 utilisent des numéros pour identifier chaque pièce. Par exemple, le contacteur capot est désigné par 438, le capteur ultrason (lié à l’alarme) par 433, et l’électrovanne de pression turbo par 436. Sur les modèles diesel, la résistance de réchauffeur gazole (449) est un composant pour les démarrages par temps froid.

Lire aussi :  Moteur BMW M57 : guide fiabilité, problèmes et entretien (300k km+)

Le filtre à air est logé dans une boîte noire, souvent imposante, située sur le dessus ou le côté du moteur. Sur les modèles diesel, des caches spécifiques sont présents pour protéger les injecteurs et réduire le bruit. Repérer ces éléments permet de mieux comprendre le système global du véhicule et les potentielles zones d’intervention.

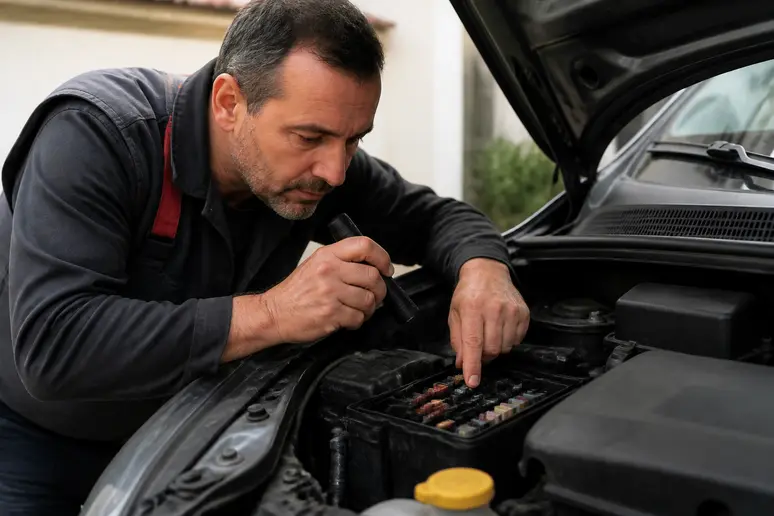

Mécanicien français examinant un schéma sous capot Megane 3, localisant un fusible dans la boîte.

Comment décrypter le schéma électrique d’une Mégane 3 ?

Comprendre le schéma électrique offre au propriétaire de Mégane 3 une carte détaillée des circuits et de leurs composants. Cela permet d’appréhender la logique interne du véhicule.

Comprendre les informations des schémas de fusibles

Un schéma est systématiquement collé à l’intérieur du couvercle de chaque boîtier de fusibles. Ce document, souvent compact, détaille l’implantation de chaque fusible, sa fonction spécifique et sa référence exacte. Cette information est nécessaire avant toute manipulation pour agir sur le bon élément.

Le schéma utilise des couleurs, des symboles et une légende pour faciliter l’identification rapide de la fonction de chaque fusible. Ces repères visuels permettent de comprendre d’un coup d’œil quel circuit est protégé (par exemple, l’éclairage, l’autoradio, ou le système d’injection), sans avoir besoin d’une connaissance approfondie des systèmes électriques.

Les spécificités de la codification et des symboles Renault

Les schémas électriques Renault emploient une codification alphanumérique spécifique à la marque. Elle identifie chaque composant selon sa fonction et sa localisation précise. Cette approche permet une organisation rigoureuse des informations, même si elle demande une certaine familiarisation pour les non-initiés.

Cette codification intègre également une logique interne pour les connecteurs, les voies et les couleurs des fils. Ces détails sont documentés dans les manuels de réparation et les revues techniques. Sans ces connaissances, il peut être difficile de suivre un circuit précis en cas de panne, ces ressources sont importantes.

Comment diagnostiquer une panne électrique moteur avec le schéma ?

Le schéma sous capot est la première ressource pour diagnostiquer une panne électrique sur une Mégane 3. Il sert de point de départ pour identifier le fusible ou le relais qui alimente un circuit défectueux, permettant ainsi de remonter la piste du problème au-delà d’un simple fusible grillé. Cette démarche méthodique limite les interventions aléatoires.

Identifier les causes courantes de pannes intermittentes

Les coupures intermittentes sur la Mégane 3 sont souvent le signe de problèmes spécifiques. L’oxydation des porte-fusibles, fréquemment exposés à l’humidité, est une cause très courante. Un défaut de masse sur le moteur ou la carrosserie peut également perturber les circuits, tout comme l’oxydation des connecteurs de relais, notamment ceux du groupe motoventilateur. Ces points faibles sont à inspecter en priorité.

La méthode de contrôle étape par étape des fusibles et relais

Toute intervention sous le capot de la Mégane 3 exige une préparation stricte: coupez le contact et retirez la clé du Neiman. Cette précaution est essentielle pour éviter d’endommager l’unité de protection et de commutation (UPC), dont le remplacement est une opération coûteuse. La sécurité doit toujours primer sur la rapidité.

La séquence de contrôle commence par une inspection visuelle de la batterie: vérifiez que les bornes sont bien serrées, qu’il n’y a pas de sulfatation et que le câble de masse est en bon état. Ensuite, à l’aide du schéma, contrôlez un par un les fusibles liés au circuit en panne. Un contrôle visuel seul peut masquer des coupures internes du filament, il est donc recommandé de tester chaque fusible suspect au multimètre en position continuité.

Lire aussi :  Joint de culasse : combien ça coûte en 2025 ?

Pour vérifier les relais moteur, une technique simple consiste à intervertir deux relais identiques. Si le symptôme de la panne se déplace ou disparaît, cela indique un défaut du relais initial. Cette méthode permet de confirmer rapidement si le relais est en cause sans équipement complexe.

L’importance de choisir le bon ampérage lors du remplacement

Un fusible défectueux est souvent reconnaissable à son filament interne coupé ou noirci. Il est crucial de le remplacer par un fusible du même ampérage et du même type. Utiliser un fusible d’un ampérage supérieur risque de ne pas protéger le circuit en cas de surcharge et peut endommager gravement les composants électriques, voire provoquer un incendie. La bonne pratique est de respecter scrupuleusement les spécifications du constructeur.

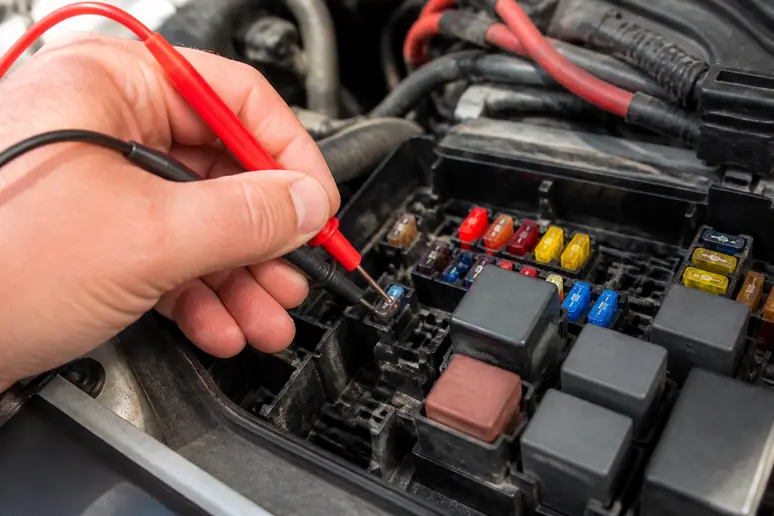

Diagnostic d'une panne électrique : mesure d'un fusible sur un schéma sous capot Megane 3.

Quelles spécificités de schéma selon la motorisation de votre Mégane 3 ?

La Mégane 3, comme beaucoup de véhicules modernes, présente des variations significatives dans ses schémas électriques et l’agencement de son compartiment moteur en fonction de sa motorisation et de son niveau d’équipement. Ces différences sont importantes à connaître pour tout diagnostic précis et pour éviter des erreurs d’interprétation.

Différences entre versions essence et diesel sous le capot

Les schémas électriques de la Mégane 3 varient considérablement entre les versions essence (par exemple, un 1.6 essence) et diesel (comme un 1.5 dCi). Chaque motorisation intègre des composants spécifiques. Les diesels, par exemple, incluent une résistance de réchauffeur gazole (449) indispensable pour le démarrage à froid, et des caches particuliers protégeant les injecteurs. Ces éléments sont absents sur les motorisations essence, ce qui modifie l’agencement et le câblage.

Ces distinctions ne se limitent pas seulement aux composants principaux. Des capteurs supplémentaires, des calculateurs dédiés et des câblages différents sont adaptés à la technologie de chaque type de moteur. Connaître ces spécificités est fondamental pour ne pas chercher un composant qui n’existe tout simplement pas sur votre modèle ou pour interpréter correctement un code d’erreur.

Pourquoi la revue technique spécifique est-elle indispensable ?

Face à ces variations, la revue technique spécifique à votre type exact de véhicule est la référence la plus sûre pour un diagnostic fiable en cas de panne électrique moteur sérieuse. Chaque modèle de Mégane 3 (identifiable via la plaque constructeur) possède des schémas et des données techniques uniques. Les schémas ne varient pas uniquement selon la motorisation, mais aussi selon le niveau d’équipement, comme la présence d’options spécifiques ou de systèmes d’aide à la conduite.

S’appuyer sur une revue technique générique ou un schéma non adapté à votre véhicule peut mener à des erreurs de diagnostic coûteuses et potentiellement dangereuses. La revue technique fournit non seulement les schémas précis, mais aussi les procédures de test, les valeurs de mesure attendues et les couples de serrage. C’est l’outil indispensable pour tout travail approfondi et sécurisé sur votre Mégane 3.
